覚え書き
抵抗値の読み方
抵抗値は左から右に読む
左右の判断
金色または銀色付きの帯は右端
大きなギャップは常に読む方向の一番右
色帯の数
| 3桁の場合 | 数字2桁+10の乗数1桁 |
| 4桁の場合 | 数字2桁+10の乗数1桁+許容範囲(金または銀) |
| 5桁の場合 | 数字3桁+10の乗数1桁+許容範囲 |
色の覚え方
| 0 | 黒 | 黒い礼服 |
| 1 | 茶 | 茶川一郎 |
| 2 | 赤 | 赤い人参 |
| 3 | 橙 | 第三者 |
| 4 | 黄 | きしめん |
| 5 | 緑 | みどりご |
| 6 | 青 | 青虫 |
| 7 | 紫 | 紫式部 |
| 8 | 灰 | ハイヤー |
| 9 | 白 | 白熊 |
| 5% | 金 | 金五郎 |
| 10% | 銀 | 銀の十手 |
| 20% | なし | 20世紀梨 |
セラミックコンデンサの静電容量の読み方
上位２桁は数字、３桁目は10の乗数、単位はpF(ピコファラド)
例
| 101 | 10x10の1乗 | 100pF | 0.0001μF |
| 222 | 22x10の2乗 | 2200pF | 0.0022μF |
| 103 | 10x10の3乗 | 10000pF | 0.01μF |
| 104 | 10x10の4乗 | 100000pF | 0.1μF |
単位
| ミリ (milli) | m | 10−3 | 0.001 |
| マイクロ (micro) | µ | 10−6 | 0.000 001 |
| ナノ (nano) | n | 10−9 | 0.000 000 001 |
| ピコ (pico) | p | 10−12 | 0.000 000 000 001 |

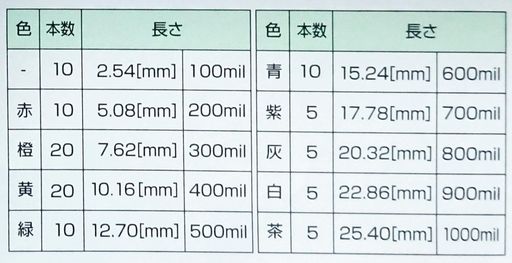

ブレットボード用ジャンプワイヤサイズ
